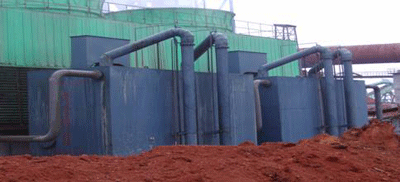

重力式无阀滤池

（1）说明：

　　重力式无阀滤池广泛适用于地表水净化、地下水除铁锰、循环水旁流过滤，生产废水去除悬浮杂质，有机污水经生化处理、二次沉淀池处理之后的后续过滤。

　　其工作原理：

　　需过滤水由进水管送入滤池，经过滤层自上而下地过滤，清水即从连通管（冲、清水管）注入滤罐水箱内贮存，水箱充满后，水流通过出水管流入清水池。滤层不断截留悬浮物，造成滤层阻力的逐渐增加，因而促使虹吸上升管内的水位不断升高。当水位达到虹吸辅助管管口时，水自该管中落下，通过抽气管，借以带走虹吸下降管中的空气，当真空达到一定值时，便发生虹吸作用，这时，水箱中的水自下而上地通过滤层，对滤料进行反冲洗，当冲洗水箱水面下降到虹吸破坏管管口时，空气进入虹吸管，破坏虹吸作用，滤池反洗结束，滤池进入下一周期的工作。故该过滤池在运行时从过滤——投入反冲洗——终止反冲洗——恢复下一周期的过滤均自动进行，这种自动，属于水力自动，无需人员看管。

（2）艺设计数据：a、平均流速：10米/时；b、平均反冲洗强度：15升/米2.秒 ；c、反冲洗历时:8分钟；d、进水浊度:50mg ；e、出水浊度:10mg ；f、反洗膨胀率40%，外加100mm安全高；g、期终水头损失值：1.70米。
